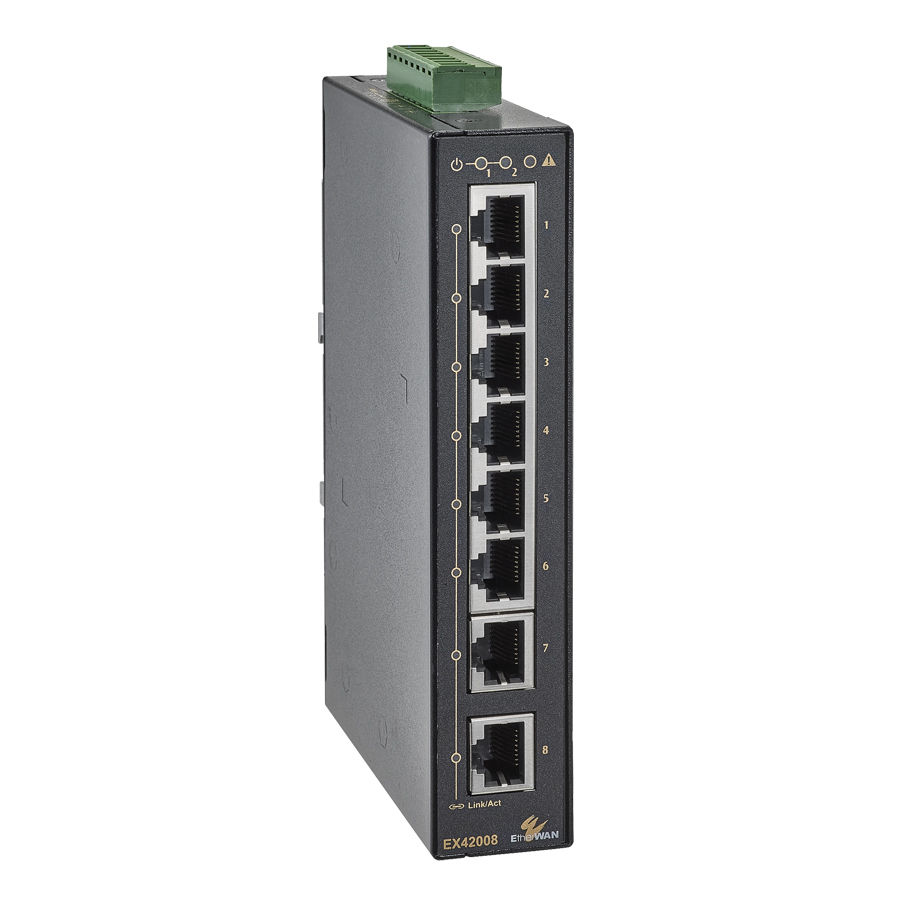

EX42008

広範囲動作温度対応/非管理型 8 ポート 10/100BASE イーサネット スイッチ
Fanless
Wide Temperature
UL 60950
UL 62368
限られた空間に適する薄型外観設計
パワーとリンク障害発生のアラーム
Related Links
EtherWANは、産業環境に最適な 8 ポート非管理型イーサネットスイッチを提供
Related Products
UL 60950 スイッチ
(7)
Downloads
DatasheetQIGManualsVisio Stencil
お問い合わせ

EtherWAN の EX42008 は広範囲動作温度対応　非管理型ファストイーサネット・スイッチで、過酷な環境でも簡単に設置できます。EX42008 は12～48VDC の冗長化電源入力をサポートしており電源または信号伝送に障害発生時、リレーアラームを発出します。

EX32008は8ポートのファストイーサネットを装備しています。この汎用型スイッチは10/100Mbpsの伝送速度、全二重/半二重の自動ネゴシエーション、および自動MDI/MDIXを搭載しており、ネットワーク機器をストレスなく接続できます。

高速なファストイーサネット・スループット、QoS (Quality of Service)、IEEE 802.3az EEE (Energy Efficient Ethernet)、ブロードキャストストーム保護などの豊富な機能を搭載しています。

更に電源障害及びリンクダウン発生時、DIP スイッチからリレーアラームで通知します。EX42008 は DIN レール取付、堅牢なメタル筐体を採用し過酷な環境でのご使用に最適です。

EtherWAN — "When Connectivity is Crucial."

広範囲動作温度対応

    • -40～75°C (-40～167°F) の動作温度をサポート。

高信頼性

    • ファンレスのデザイン。
    • 可動部品なし。

Technology

  • Standards
    • IEEE 802.3u 100BASE-TX/FX
    • IEEE 802.3x full-duplex flow control
    • IEEE 802.3az Energy Efficient Ethernet
    • IEEE 802.1p Quality of Service (QoS)
  • Forward and Filtering Rate
    • 14,880pps for 10Mbps
    • 148,810pps for 100Mbps
  • Packet Buffer Memory
    • 448K bits
  • Processing Type
    • Store-and-Forward
    • Auto Negotiation
    • Half-duplex back-pressure and IEEE802.3x full-duplex flow control
    • Auto MDI/MDIX
  • Address Table Size
    • 1K MAC addresses

Interface

  • Ethernet Ports
    • 10/100BASE-TX: 8
  • LED Indicators
    • Per Unit: Power1 (Green), Power2 (Green), Fault (Red)
    • Per Port: Link & Activity (Green)
  • DIP Switches
    • Enable/Disable Port fault alarm
  • Alarm Contact
    • One relay output with current 1A@250VAC
    • Supports normal close and normal open

Environment

  • Operating Temperature
    • -40 to 75°C (-40 to 167°F)
  • Storage Temperature
    • -40 to 85°C (-40 to 185°F)
  • Ambient Relative Humidity
    • 5% to 95% (non-condensing)

Power

  • Input
    • 12-48VDC (Terminal Block)
  • Power Consumption
    • 2.47W@24VDC
  • Protection
    • Reverse Polarity Protection

Mechanical

  • Casing
    • Aluminum Case
    • IP30

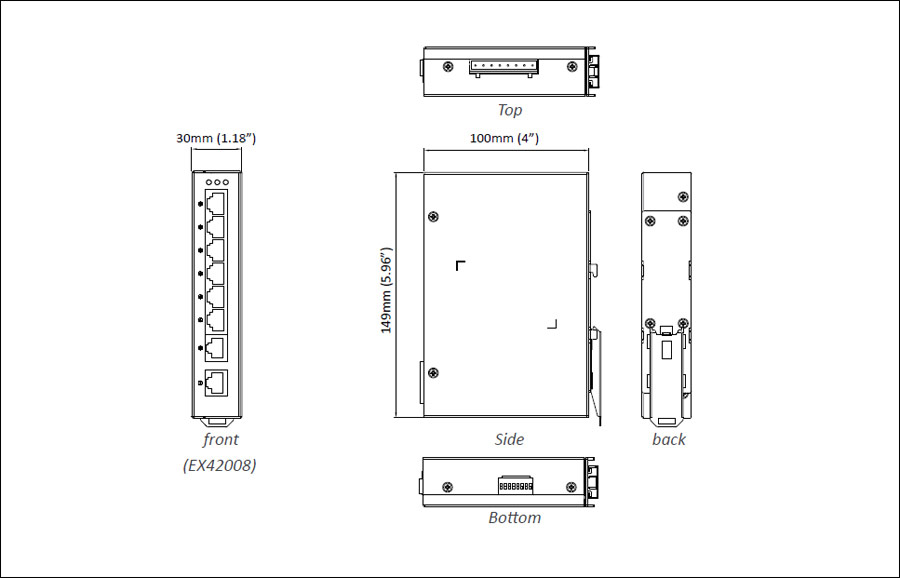

  • Dimensions
    • 30 x 100 x 149mm (W x D x H)
    • (1.18" x 4" x 5.96")
  • Weight
    • 0.39Kg (0.841lbs)
  • Installation
    • DIN-Rail (Top hat type 35mm) mounting

Regulatory Approvals

  • ISO
    • Manufactured in an ISO 9001 facility
  • Safety
    • UL 60950
    • UL 62368
  • EMI
    • FCC Part 15B Class A
    • VCCI Class A
    • EN 61000-6-4
    • EN 61000-3-2
    • EN 61000-3-3
    • EN 55022 Class A
  • EMS
    • EN 61000-6-2
      • • EN 61000-4-2 (ESD Standards)
      • • EN 61000-4-3 (Radiated FRI Standards)
      • • EN 61000-4-4 (Burst Standards)
      • • EN 61000-4-5 (Surge Standards)
      • • EN 61000-4-6 (Induced RFI Standards)
      • • EN 61000-4-8 (Magnetic Field Standards)
  • Environmental Test Compliances
    • IEC 60068-2-6 Fc (Vibration)
    • IEC 60068-2-27 Ea (Shock)
    • FED STD 101C Method 5007.1 (Free fall w/ package)
    • • Tested with Cross Weight and Drop High standard table


型番

EX420088-port 10/100BASE-TX Hardened Unmanaged Ethernet Switch

* DINレール・マウントキットを含む。

* EX42017 EOL Notice

オプション関連製品

HDR-30-2430W/1.5A DIN-Rail 24VDC Industrial Power Supply
HDR-60-2460W/2.5A DIN-Rail 24VDC Industrial Power Supply
EDR-75-2475W/3.2A DIN-Rail 24VDC Industrial Power Supply
