EW50 系列

工業級 LTE Cellular 行動通訊閘道器
4G LTE
Dual SIM
IPv6
Modbus
不適用美加地區
支援全球LTE通訊標準和雙SIM卡設計，支援Fail over
多元介面彈性搭配不同場域應用
環保低耗能：7W(Max)
Related Links
無線監測的潮流來臨 – 打造智慧監測系統效能的起點
益網工業級4G LTE Cellular 行動通訊閘道器 | 開啟工業物聯網串連的大平台
Downloads
DatasheetManualsFirmwareVisio StencilUtility
訂購諮詢

EW50為一款智慧型工業級行動通訊閘道器 (工業級4G LTE Cellular Gateway)，針對公共基礎建設及各類工業應用環境設計安全，值得關注的是產品的低功耗設計，僅需7W便可完整運作，符合現今的環保節能趨勢。內建二組高速乙太網路傳輸埠，提供高速可靠的資料傳輸，即時IT斷線警告，最適合遠端安全監控管理。

多種通訊協定介面：無線、乙太網路、串列訊號和digital I/O供最佳傳輸品質，可滿足多種應用環境。符合全球LTE通訊標準，可快速佈建易於管理的遠距行動通訊網路架構。

Industrial LTE Cellular Gateway | Promotion Page EW50 Series

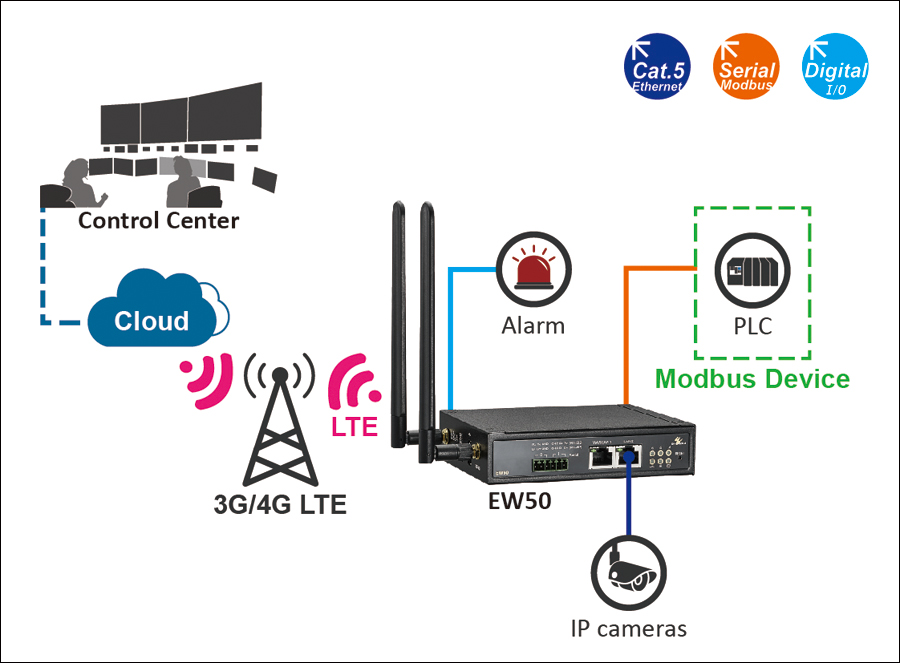

多元介面彈性搭配

    • 可連接各種領域的乙太網路、序列、DI/DO 和 Modbus 橋接設備
    • 完美應用於M2M(機器對機器) 及IIoT(工業物聯網)應用架構

可靠、不間斷的傳輸品質

    • 故障切換功能的雙 Micro-SIM LTE 模組設計，支援行動傳輸備援
    • Fail over管理機制確保網路穩定可靠度
    • 不斷線 4G LTE 網路/IP 透通模式
    • 支援全球主要電信網路商 HSPA+ 和 4G LTE 網路認證
    • 10/100/1000BASE-TX 網路埠，具備標籤和 VLAN，可輕鬆控制羣組流量

全面資安防護

    • 支援IPSec, OpenVPN, PPTP, L2TP, VPN，提供VPN安全連接保護
    • 可同時建立多達16個VPN通道，最大流量可達70Mbps(IPSec)
    • 具備 SPI 和 IPS 的防火牆以防止駭客入侵
    • 使用 SNMP 和 Telnet CLI 管理系統

工業等級設計

    • IP30、無風扇、金屬外殼設計
    • 支援-30到70°C(-22 至 158°F)的操作溫度

Cellular Interface

  • 標準
    • Cellular Frequency Bands: (Please check Frequency Bands Region Codes)
    • LTE Cat. 4: FDD-LTE, TDD-LTE, Transfer rate (max):
        LTE FDD: 150Mbps down; 50Mbps up
        LTE TDD: 130Mbps down; 35Mbps up
    • 3G: WCDMA, Transfer rate (max): 42Mbps down; 5.76Mbps up
    • 2G: GSM/EDGE, Edge Transfer rate (max): 236.8Kbps down & up
  • Antenna connector
    • 2 x SMA Female
  • SIM Slot
    • 2

Cloud Development Platform

  • Support Microsoft Azure

Field Communication

  • Virtual COM
    • RFC2217, TCP Client, TCP Server, UDP
  • Modbus
    • Gateway for Modbus TCP, Modbus RTU/ASCII Master/Slave Access
    • Slave for Device Status/Information Access
  • Data Logging
    • Sniffer, Off-line/Full-time Proxy, Mixed modes
  • Data Interchange
    • MQTT Broker, MQTT Client

Ethernet

  • 標準
    • IEEE 802.3 10BASE-T
    • IEEE 802.3u 100BASE-TX/100BASE-FX
    • IEEE 802.3ab 1000BASE-T
  • Ports
    • 2 x RJ45 GE
  • Physical Layer
    • 10/100/1000BASE-T

Serial

  • Ports
    • 2 x RS-232/RS-485

I/O

  • DI/DO
    • 1 x Digital In ("Logic 0": 0-2V, "Logic 1": 5V-30V)
        1 x Digital Out (Relay Mode, up to 30V/1A)

USB

  • Standards
    • USB 2.0
  • Ports
    • 1 x USB Type A

電源

  • 輸入電壓
    • DC 9V-36V
  • 電力功耗
    • 7.0W Max.

機構

  • 尺寸
    • 31 x 99 x 130.6mm (w/o mounting brackets)
  • 重量
    • 0.9Kg (1.98lb)
  • 安裝方式
    • DIN-Rail

環境

  • 工作溫度
    • -30 to 70°C (-22 to 158°F)
  • 儲存溫度
    • -40 to 85°C (-40 to 185°F)
  • 工作濕度
    • 5% to 95% (無凝結)

Micro SD

  • Capacity
    • Max. Storage of 64GB

Functions

  • VLAN
    • Port-based, Tag-based VLAN
  • Port Forwarding
    • Virtual Server/Computer (1-1), DMZ Host, PPTP/L2TP/IPSec Pass-through
  • Routing
    • Static, Dynamic: RIP1/RIP2, OSPF, BGP
  • VPN
    • IPSec, OpenVPN, PPTP, L2TP, GRE
  • Firewall
    • SPI Firewall with Stealth Mode, IPS
  • Event Engine/Event Handling
    • Managing/Notifying Events: DI, DO, Modbus, SMS, Syslog, SNMP Trap, Email Alert, Reboot

通過認證

  • Safety
    • EN 60950-1
    • EN 62368-1: 2014
  • Emissions/Immunity
    • EW50-TA FCC/NCC/RCM
    • EW50-EUS FCC/CE/NBTC/NTC/KC*/SDPPI**
    • EW50-JP VCCI/JATE

      Note:
      KC*: EW50 doesn't support SKT SIM card, suggest to use Global SIM card or Non-SKT SIM Card.
      SDPPI**: Indonesia Radio Type Approval
      78410/SDPPI/2021
      13696

 4G LTE3G2GRegion
Sku CodeFDD LTETDD LTEWCDMAGSM/EDGE
TAB1(2100)/ 3(1800)/ 4(AWS)/ 5(850)/ 7(2600)/ 8(900)/ 28(700 APT)B40(2300)B1(2100)/ 2(1900)/ 5(850)/ 8(900)B2(1900)/ 3(1800)/ 5(850)/ 8(900)Taiwan, Australia
EUSB1(2100) / 3(1800) / 5(850) /7(2600) / 8(900) / 20(800)B38(TD 2600)/ 40(TDV 2300)/ 41(TD 2500)B1/ B5/ B8B3(1800)/ 8(900)EU, Singapore, Malaysia, Vietnam, Thailand, Turkey, Philippines, India, Indonesia, South Korea, UAE
JPB1(2100)/ B3(1800)/ B8(900)/ B18(800 Lower)/ B19(800 Upper)/ B26B41(TD 2500)B1(2100)/ 6(UMTS only)/ 8(900)/ 19(800 Upper)-Japan

Model

EW50-EUSIndustrial LTE Cellular Gateway-EUROPE & SOUTH ASIA
EW50-TAIndustrial LTE Cellular Gateway-TAIWAN & AUSTRALIA
EW50-JPIndustrial LTE Cellular Gateway-JAPAN

Optional Accessories

GWAP-1ItemAmountFrequencyDescriptionNote
LTE2698-960/ 1710-2170/ 2300-2690MHzCellular Omni Antenna, N/female Jack BulkheadIP67
Surge Protector2-0-6GHz Surge Lightning Protector, N/female Jack Bulkhead To N/male PlugIP67
Bracket2---
LTE Cable2-SMA/male Plug To N/male Plug with NFC200 Cable-
P/N.ImageItemAmountFrequencyDescriptionNote
W96G-T00B-A1A3W96G-GY113HT46Magnetic Cellular Antenna Base1-This magnetic antenna base can be used on EW50 / EW200 series. Cable length is 2M.Each model needs 2 antenna bases. Not IP67.-
W96G-11361Y50SW96G-11361Y50SWall Mount Kit1 set-1 set package includes 2 wall mount (Right side & Left side) & 4 pcs screws-

EW50為一款智慧型工業級行動通訊閘道器 (工業級4G LTE Cellular Gateway)，針對公共基礎建設及各類工業應用環境設計安全，值得關注的是產品的低功耗設計，僅需7W便可完整運作，符合現今的環保節能趨勢。內建二組高速乙太網路傳輸埠，提供高速可靠的資料傳輸，即時IT斷線警告，最適合遠端安全監控管理。

多種通訊協定介面：無線、乙太網路、串列訊號和digital I/O供最佳傳輸品質，可滿足多種應用環境。符合全球LTE通訊標準，可快速佈建易於管理的遠距行動通訊網路架構。

Industrial LTE Cellular Gateway | Promotion Page EW50 Series

多元介面彈性搭配

    • 可連接各種領域的乙太網路、序列、DI/DO 和 Modbus 橋接設備
    • 完美應用於M2M(機器對機器) 及IIoT(工業物聯網)應用架構

可靠、不間斷的傳輸品質

    • 故障切換功能的雙 Micro-SIM LTE 模組設計，支援行動傳輸備援
    • Fail over管理機制確保網路穩定可靠度
    • 不斷線 4G LTE 網路/IP 透通模式
    • 支援全球主要電信網路商 HSPA+ 和 4G LTE 網路認證
    • 10/100/1000BASE-TX 網路埠，具備標籤和 VLAN，可輕鬆控制羣組流量

全面資安防護

    • 支援IPSec, OpenVPN, PPTP, L2TP, VPN，提供VPN安全連接保護
    • 可同時建立多達16個VPN通道，最大流量可達70Mbps(IPSec)
    • 具備 SPI 和 IPS 的防火牆以防止駭客入侵
    • 使用 SNMP 和 Telnet CLI 管理系統

工業等級設計

    • IP30、無風扇、金屬外殼設計
    • 支援-30到70°C(-22 至 158°F)的操作溫度

Cellular Interface

  • 標準
    • Cellular Frequency Bands: (Please check Frequency Bands Region Codes)
    • LTE Cat. 4: FDD-LTE, TDD-LTE, Transfer rate (max):
        LTE FDD: 150Mbps down; 50Mbps up
        LTE TDD: 130Mbps down; 35Mbps up
    • 3G: WCDMA, Transfer rate (max): 42Mbps down; 5.76Mbps up
    • 2G: GSM/EDGE, Edge Transfer rate (max): 236.8Kbps down & up
  • Antenna connector
    • 2 x SMA Female
  • SIM Slot
    • 2

Cloud Development Platform

  • Support Microsoft Azure

Field Communication

  • Virtual COM
    • RFC2217, TCP Client, TCP Server, UDP
  • Modbus
    • Gateway for Modbus TCP, Modbus RTU/ASCII Master/Slave Access
    • Slave for Device Status/Information Access
  • Data Logging
    • Sniffer, Off-line/Full-time Proxy, Mixed modes
  • Data Interchange
    • MQTT Broker, MQTT Client

Ethernet

  • 標準
    • IEEE 802.3 10BASE-T
    • IEEE 802.3u 100BASE-TX/100BASE-FX
    • IEEE 802.3ab 1000BASE-T
  • Ports
    • 2 x RJ45 GE
  • Physical Layer
    • 10/100/1000BASE-T

Serial

  • Ports
    • 2 x RS-232/RS-485

I/O

  • DI/DO
    • 1 x Digital In ("Logic 0": 0-2V, "Logic 1": 5V-30V)
        1 x Digital Out (Relay Mode, up to 30V/1A)

USB

  • Standards
    • USB 2.0
  • Ports
    • 1 x USB Type A

電源

  • 輸入電壓
    • DC 9V-36V
  • 電力功耗
    • 7.0W Max.

機構

  • 尺寸
    • 31 x 99 x 130.6mm (w/o mounting brackets)
  • 重量
    • 0.9Kg (1.98lb)
  • 安裝方式
    • DIN-Rail

環境

  • 工作溫度
    • -30 to 70°C (-22 to 158°F)
  • 儲存溫度
    • -40 to 85°C (-40 to 185°F)
  • 工作濕度
    • 5% to 95% (無凝結)

Micro SD

  • Capacity
    • Max. Storage of 64GB

Functions

  • VLAN
    • Port-based, Tag-based VLAN
  • Port Forwarding
    • Virtual Server/Computer (1-1), DMZ Host, PPTP/L2TP/IPSec Pass-through
  • Routing
    • Static, Dynamic: RIP1/RIP2, OSPF, BGP
  • VPN
    • IPSec, OpenVPN, PPTP, L2TP, GRE
  • Firewall
    • SPI Firewall with Stealth Mode, IPS
  • Event Engine/Event Handling
    • Managing/Notifying Events: DI, DO, Modbus, SMS, Syslog, SNMP Trap, Email Alert, Reboot

通過認證

  • Safety
    • EN 60950-1
    • EN 62368-1: 2014
  • Emissions/Immunity
    • EW50-TA FCC/NCC/RCM
    • EW50-EUS FCC/CE/NBTC/NTC/KC*/SDPPI**
    • EW50-JP VCCI/JATE

      Note:
      KC*: EW50 doesn't support SKT SIM card, suggest to use Global SIM card or Non-SKT SIM Card.
      SDPPI**: Indonesia Radio Type Approval
      78410/SDPPI/2021
      13696

 4G LTE3G2GRegion
Sku CodeFDD LTETDD LTEWCDMAGSM/EDGE
TAB1(2100)/ 3(1800)/ 4(AWS)/ 5(850)/ 7(2600)/ 8(900)/ 28(700 APT)B40(2300)B1(2100)/ 2(1900)/ 5(850)/ 8(900)B2(1900)/ 3(1800)/ 5(850)/ 8(900)Taiwan, Australia
EUSB1(2100) / 3(1800) / 5(850) /7(2600) / 8(900) / 20(800)B38(TD 2600)/ 40(TDV 2300)/ 41(TD 2500)B1/ B5/ B8B3(1800)/ 8(900)EU, Singapore, Malaysia, Vietnam, Thailand, Turkey, Philippines, India, Indonesia, South Korea, UAE
JPB1(2100)/ B3(1800)/ B8(900)/ B18(800 Lower)/ B19(800 Upper)/ B26B41(TD 2500)B1(2100)/ 6(UMTS only)/ 8(900)/ 19(800 Upper)-Japan

Model

EW50-EUSIndustrial LTE Cellular Gateway-EUROPE & SOUTH ASIA
EW50-TAIndustrial LTE Cellular Gateway-TAIWAN & AUSTRALIA
EW50-JPIndustrial LTE Cellular Gateway-JAPAN

Optional Accessories

GWAP-1ItemAmountFrequencyDescriptionNote
LTE2698-960/ 1710-2170/ 2300-2690MHzCellular Omni Antenna, N/female Jack BulkheadIP67
Surge Protector2-0-6GHz Surge Lightning Protector, N/female Jack Bulkhead To N/male PlugIP67
Bracket2---
LTE Cable2-SMA/male Plug To N/male Plug with NFC200 Cable-
P/N.ImageItemAmountFrequencyDescriptionNote
W96G-T00B-A1A3W96G-GY113HT46Magnetic Cellular Antenna Base1-This magnetic antenna base can be used on EW50 / EW200 series. Cable length is 2M.Each model needs 2 antenna bases. Not IP67.-
W96G-11361Y50SW96G-11361Y50SWall Mount Kit1 set-1 set package includes 2 wall mount (Right side & Left side) & 4 pcs screws-
